سنسور تشخیص شعله

 اسکنر شعله اسپید (سنسور تشخیص شعله اسپید)



سنسور تشخیص شعله برند اسپید (Flame Scanner)، جهت بررسی رفتار شعله‌های ناشی از سوخت قابل استفاده است. بررسی رفتار شعله‌ها یکی از مهم‌ترین فعالیت ها در صنایع مختلف نفت، گاز پتروشیمی، آجر پزی، صنایع غذایی، لاستیک و پلاستیک و … می‌باشد.

یک دستگاه اسکنر شعله یا تشخیص شعله‌ی UV، در واقع نور یووی ناشی از تابش یک شعله را در بازه‌های فرکانسی مختلف شناسایی می‌کند و به صورت یک خروجی به ما گزارش می‌دهد.

در طیف امواج الکترومغناطیسی امواج فرابنفش به ترتیب بعد از مادون قرمز و نور مرئی قرار می‌گیرند. پس بدین ترتیب امواج فرابنفش طول موج کوتاه تر و فرکانس بیشتری دارند و با چشم بشریت قادر به رویت نخواهند بود.

سنسور های UV در تمام دنیا حساسیت و محدودیت‌ها‌ی مربوط به خود را دارند. از محدودیت‌های این سنسور تشخیص شعله می‌توان به موارد زیر اشاره کرد.

• به نور‌های ناشی از جوشکاری حتی در مسافت طولانی پاسخ خواهد داد، همین موضوع باعث می‌شود که در پاسخ خروجی اختلال ایجاد شود.

•  ممکن است به رعد و برق، اشعه X و جرقه‌های محیط پیرامون خود پاسخ دهد.

•  وقتی سنسور یووی به طور مستقیم در معرض دود و برخی از گازها و بخارات قرار بگیرد، ممکن است در عملکرد مناسب سنسور تاثیر بگذارد.

•  برخی از سنسورهای UV دامنه تشخیص گسترده‌ای دارند و اگر در مسیر تشخیص شعله در معرض نور خورشید قرار بگیرند، آلارم کاذب تشخیص نورخورشید را گزارش می‌دهند.

با توجه اینکه اندازه‌ی اتصالات در بویلرها، کوره‌ها، Reformer ها و دیگر تجهیزات صنعتی متفاوت است، شرکت سپهر پارس (اسپید) قادر به طراحی و ساخت سنسور‌های تشخیص شعله بر اساس شرایط فیزیکی مجموعه‌ی شما می‌باشد.

دانلود کاتالوگ سنسور تشخیص شعله

ویژگی‌های اسکنر شعله اسپید

• مناسب برای تمامی شعله های ناشی از سوخت‌های هیدوکربنی( مایعات گاز و جامدات)

• غیر حساس به نور خورشید (چون دارای امواج فرابنفش نیز می‌باشد)

• قابلیت تشخیص شعله با سرعت در حد میلی ثانیه

• بدون نیاز به فیلتر اپتیکال

• مناسب برای تمامی شعله‌های ناشی از سوخت هیدروکربن، هیدوژن، سولفید، هیدرازین، آمونیاک و فلزات

• مناسب برای انواع کوره‌هایی که که خوراک آن‌ها شامل چند ماده‌ی متفاوت است

• غیر حساس به نور مرئی و مادون قرمز

 دستگاه اسکنر شعله یا فلیم اسکنر (Flame Scanner) برند اسپید، جهت مانیتورینگ آتش در کوره، بویلر، برنر و … مورد استفاده قرار می گیرد. این اسکنر، حضور یا عدم حضور شعله را با خروجی کنتاکت به شما اعلام میکند. علاوه بر این قابلیت آمپلی فایر جهت نمایش شدت نور از 4 میلی آمپر تا 20 میلی آمپر را دارا می باشد.

فلیم اسکنر برند اسپید ساخت ایران با تاییدیه فنی و قیمت مناسب می باشد. در صورت تمایل به خرید و مشاوره فنی در کنار شما عزیزان هستیم. در زیر مشخصات فنی دو مدل از اسکنرهای شعله (ّFlame Scanner) برند اسپید ارائه گردیده است.



مشخصات فنی سنسور تشخیص شعله‌ ی اسپید مدل  SP UVF 1PNP



مشخصات فنی سنسور تشخیص شعله‌ی اسپید مدل  SP UVF 1PNP ، را  می‌توانید در زیر مشاهده کنید.

• Out put: PNP N.O

• operation Voltage: 24VDC

• Sensitivity adjustment

• Sensing rang Max for point light: 2.5m

• Body Material:Ni-Cr Plated Brass

• Protection Class: IP67سنسورهای تشخیص شعله یا دتکتور شعله اسپید

• Electronic Protection: Reverse Polarity & Sh

• Radiation Type: Uv185 to 235nm

• Safe Operating Temperature: -25 to +75 C°

مشخصات فنی سنسور تشخیص شعله‌ ی اسپید مدل SP UVF 420PNP



سنسور تشخیص شعله مدل SP UVF 420PNP ،محصول دیگری از دتکتور شعله اسپید می‌باشد. در این مدل علاوه بر دیدن شعله، شدت شعله را با خروجی ۴ تا ۲۰ میلی آمپر گزارش می‌دهد.

• Out put: PNP N.O

• Sensitivity adjustment

• Sensing rang Max for point light: 2.5m

• Flame intensity report with 4 to 20 mA

• operation Voltage: 24VDC

• Body Material:Ni-Cr Plated Brass

• Protection Class: IP67

• Electronic Protection: Reverse Polarity & Shor

• Radiation Type: Uv185 to 235nm

• Safe Operating Temperature: -25 to +75 C°

این سنسور قابلیت تشخیص نور نقطه‌ای مانند شمع، تا مسافت سه متر را دارد.

کاربردهای سنسور تشخیص شعله اسپید

• قابلیت شناسایی و تشخیص شعله در کوره ها و مشعل های گاز و نفت و صنایع پتروشیمی

• قابل استفاده در سیستم‌های اعلام حریق

• مانیتورینگ و گزارش سوخت کوره‌ها

• تشخیص تخلیه‌ی الکتریکی مانند تخلیه کرونا در خطوط انتقال فشار قوی

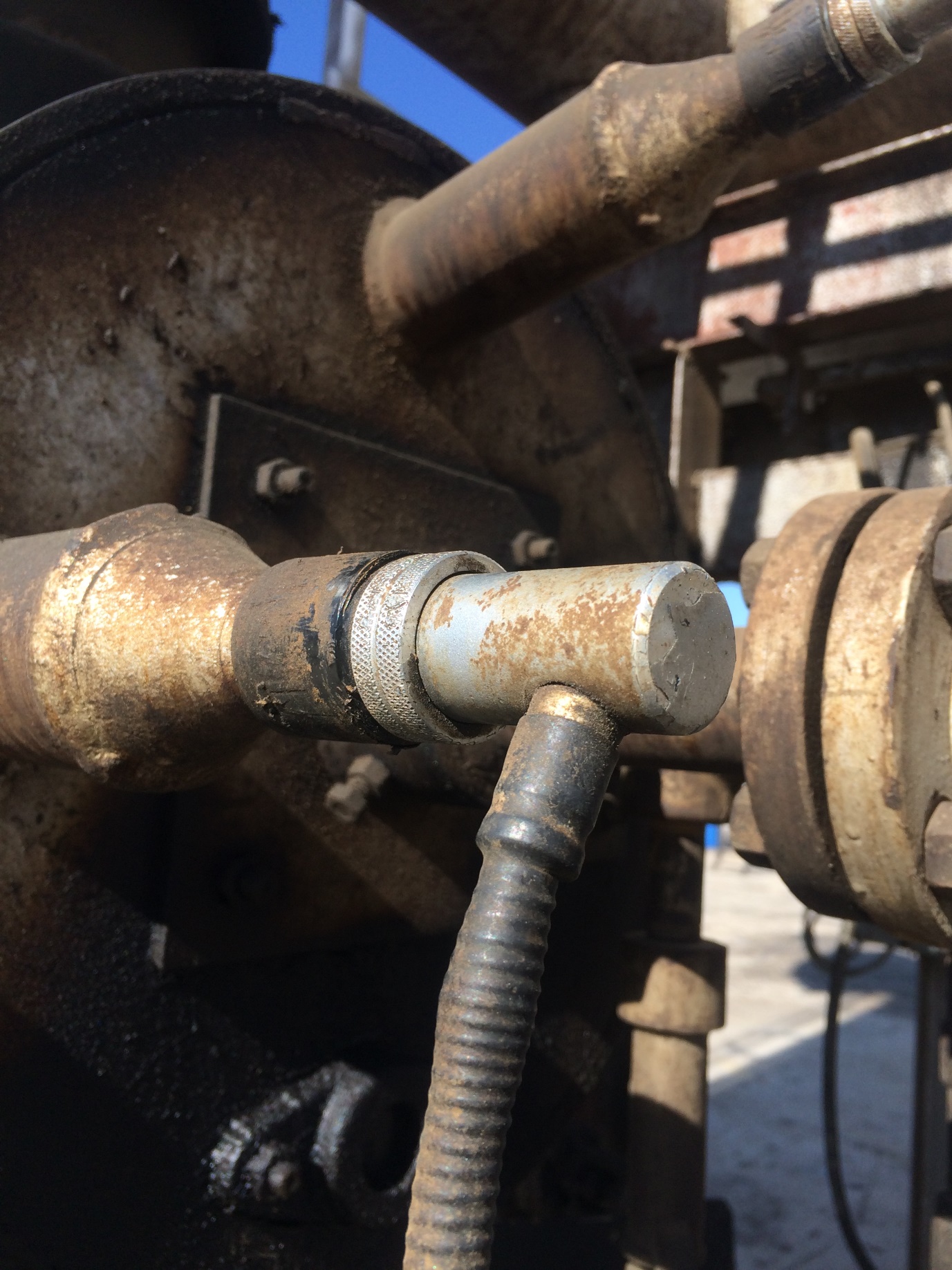

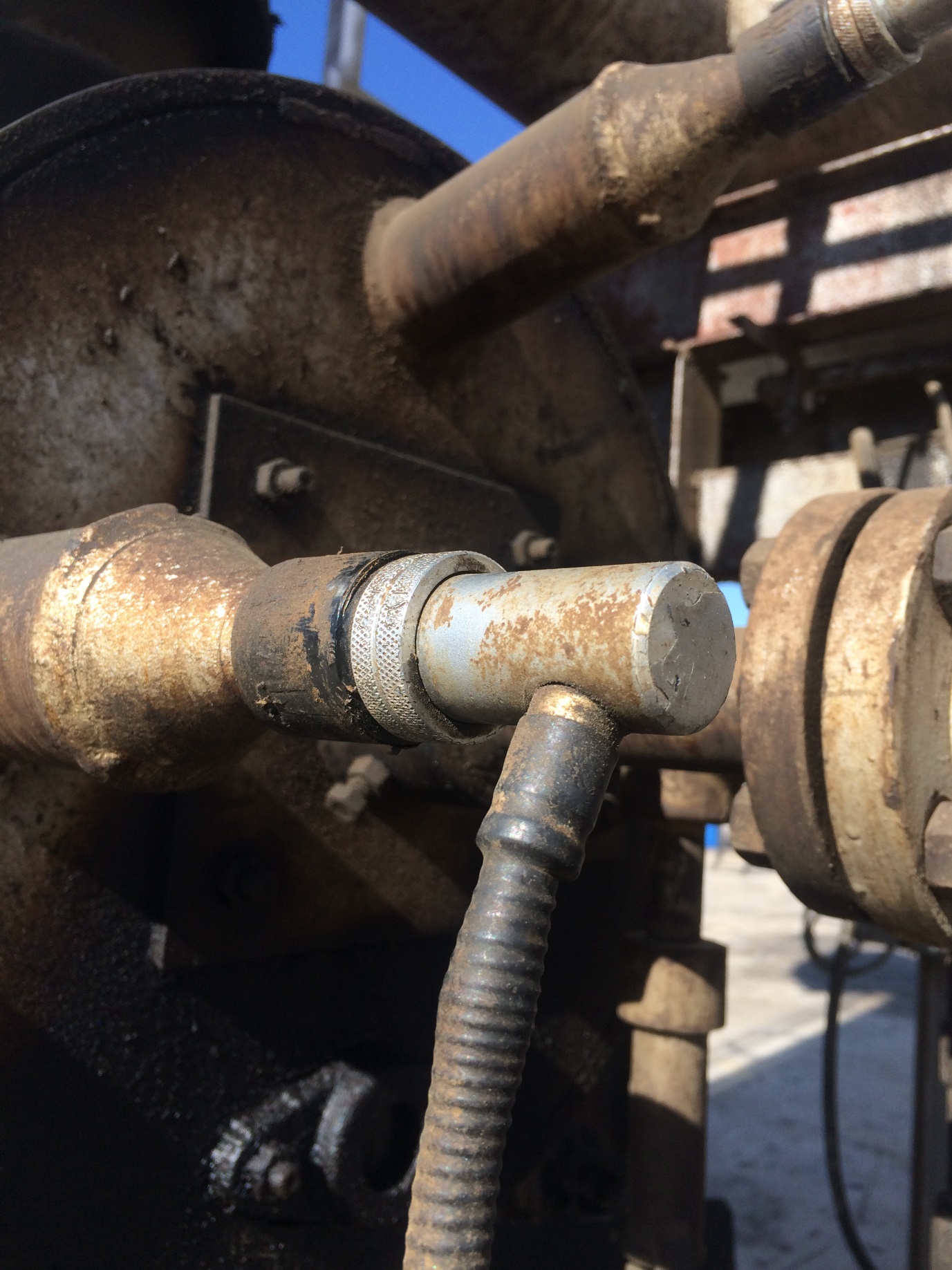

به طور مثال در یک پالایشگاه، سنسور فتوسل استفاده شده قابلیت تشخیص شعله در دمای بالای ۴۰۰ درجه را نداشت. اکنون با همکاری شرکت سپهر پارس و نصب سنسور تشخیص شعله اسپید، این مشکل برطرف شده است.
